Expériences de laboratoire pour illustration de concepts
Fondamental : Fascicule des Exilcos
Plusieurs ``Expériences d'illustration de concepts'' (Exilco) sont décrite :
dans le fascicule pdf suivant (version 2021) : Recueil pdf des Exilcos [pdf].
dans les Juypter notebooks suivants (version 2022) : Recueil ipynb des Exilcos, liens ci-dessous ou fichier zip [zip]
dans des vidéos : voir ci-dessous
Sources LaTeX du fichier pdf des Exilcos : Exilco.zip [zip]
Définition : Jupyter notebooks
Les ``Exilcos'' peuvent être vus comme de courtes séances de travaux pratiques ayant vocation à être conduites en alternance avec l'exposé du cours théorique. Les différents chapitres du livre seront donc illustrés par des Exilcos dans l'ordre suivant :
Hydrostatique
Charge hydraulique
Pertes de charge
04 : Évaluation de la perte de charge en surface libre
Hydraulique en charge
Hydraulique à surface libre
Régimes instationnaires
Ouvertures
Les Jupyter notebooks présentés ci-dessus ont été réalisées par trois stagiaires d'écoles d'ingénieurs en 2022: Rémi ENJALBERT et Kévin LIVEZE
Texte légal : Vidéos des expériences
Les vidéos des expériences présentées ci-dessous ont été réalisées par trois stagiaires d'écoles d'ingénieurs en 2021 : Enzo DI MARIA, Lilian RAMPHORT et Axel SANSON.
Simulation : 01 : Basculement d'un barrage
Simulation : 02 : Rendement d'une turbine
Manuels du constructeur :
Simulation : 03 : Conductivité hydraulique
Simulation : 05 : Tube de Pitot en régime non homogène
Simulation : 06 : Meccano hydraulique, conduite simple
Simulation : 08 : Platine Deltalab
Simulation : 09 : Formule de Manning Strickler
Simulation : 10 : Franchissement d'obstacle gaussien
Simulation : 12 : Ressaut stationnaire
Simulation : 14 : Orifices et Ajutages
Une centaine d'expériences virtuelles sur la maquette Orifices et Ajutage est disponible sur le site IREAL : https://ireal.isae.fr/lab/detail/7

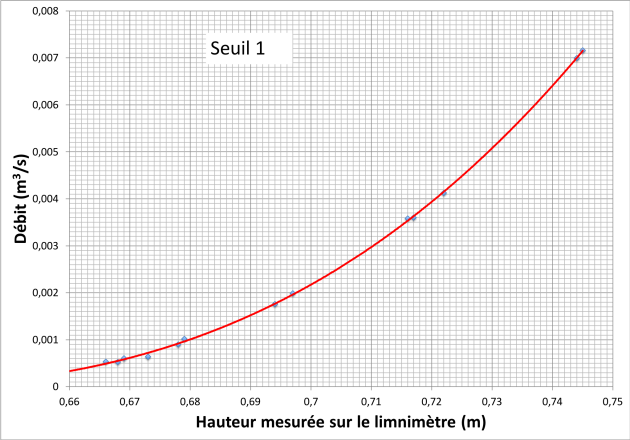

L'abaque permettant de calculer le débit pour cette expérience est disponible ici : Abaque pour le seuil \(\alpha=1\) (angle droit)[11]
Pour une première approche de ces expériences, deux exemples sommaires sont présentés ci-dessous.
