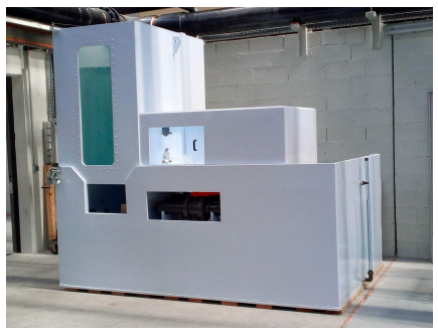

Maquette « Orifice et Ajutage »
Fondamental :
Ce TP est réalisé dans le cadre de l'enseignement Hydraulique pour l'ingénieur généraliste, en 2ème année. Il se déroule dans le hall du bâtiment Louis Castex à l'IMFT.
Ce TP est l'occasion de se familiariser avec le coefficient correcteur de débit dépendant de la forme des orifices ou ajutages ainsi que d'illustrer les notions vues en cours.
Méthode : Comment réaliser le TP à distance
Pour réaliser ce TP, à distance, il suffit de télécharger le sujet et de vous rendre sur le laboratoire virtuel :

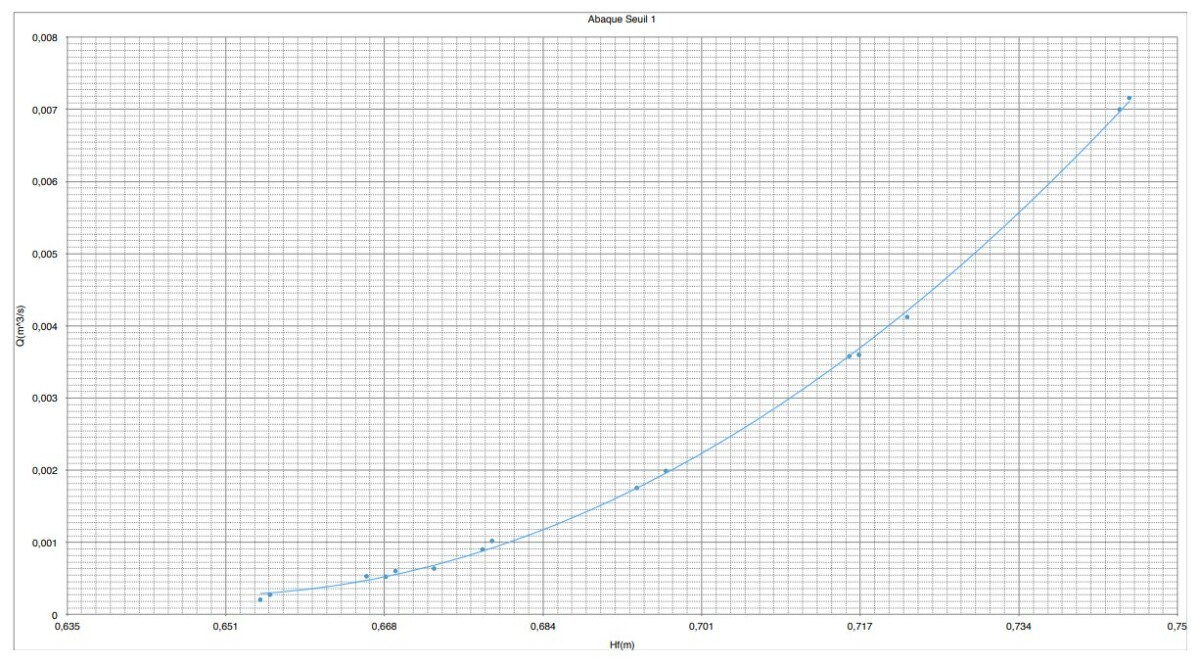

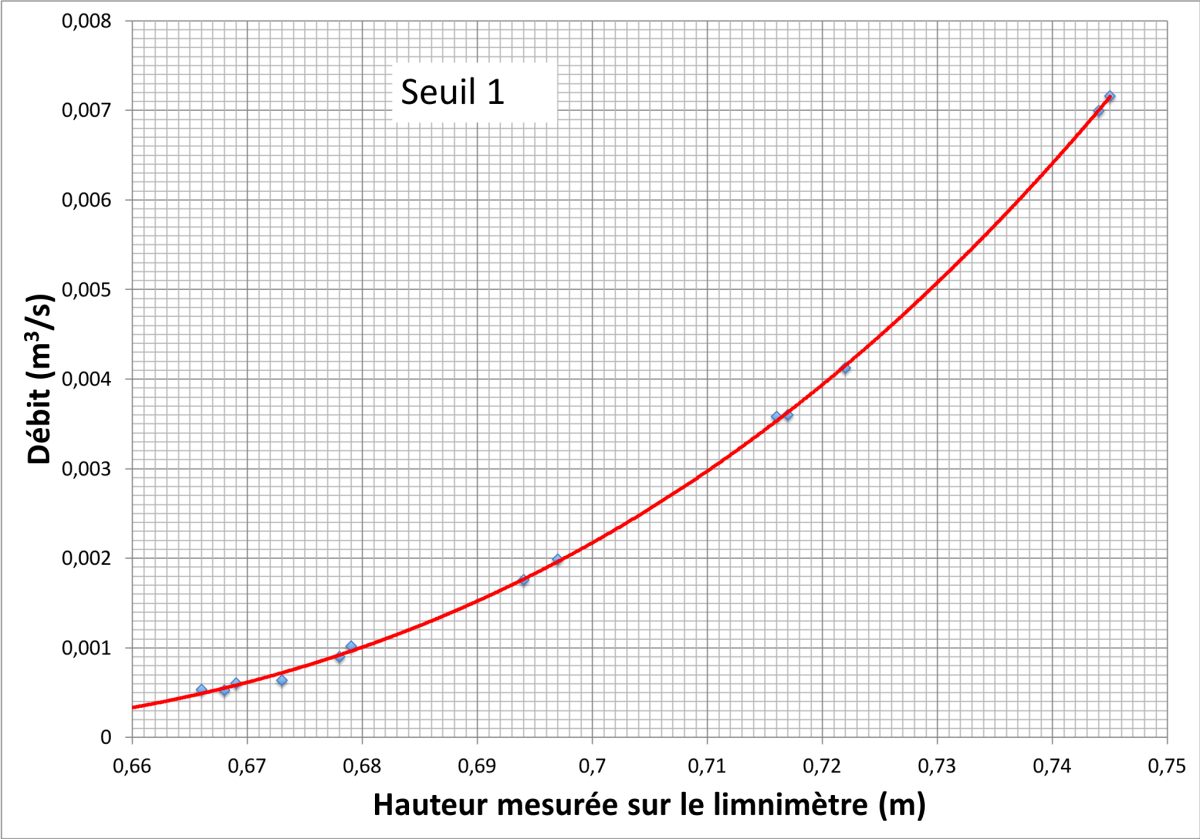

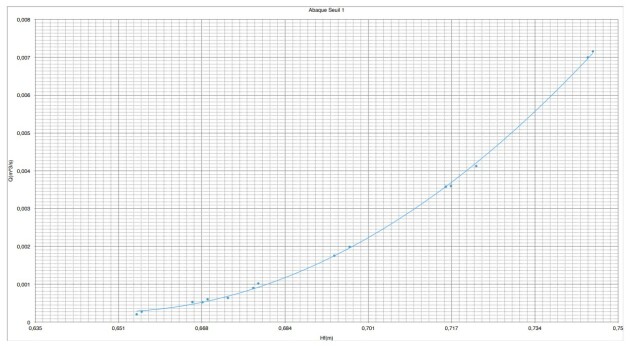

L'abaque permettant de calculer le débit pour cette expérience est disponible ici : Abaque pour le seuil \(\alpha=1\) (angle droit)[1]
Attention : Un centaine de vidéos en ligne sur le site IREAL :
Une centaine d'expériences virtuelles sur la maquette Orifices et Ajutage est disponible sur le site IREAL :
Complément : Ressources supplémentaires
Vous trouverez ci-dessous des ressources supplémentaires vous permettant de réaliser le TP.
Remarque : Laboratoire virtuel en version réduite
Le laboratoire virtuel complet est disponible sur le site IREAL à l'adresse suivante :
https://ireal.isae.fr/lab/detail/orifices_et_ajutages
Une version réduite est présentée ici. Il est recommandé d'utiliser le lien : « https://www.olivier-thual.fr/200630/res/OrificeAjutage.eWeb » plutôt que son aperçu, présenté ci-dessous.
